Popis

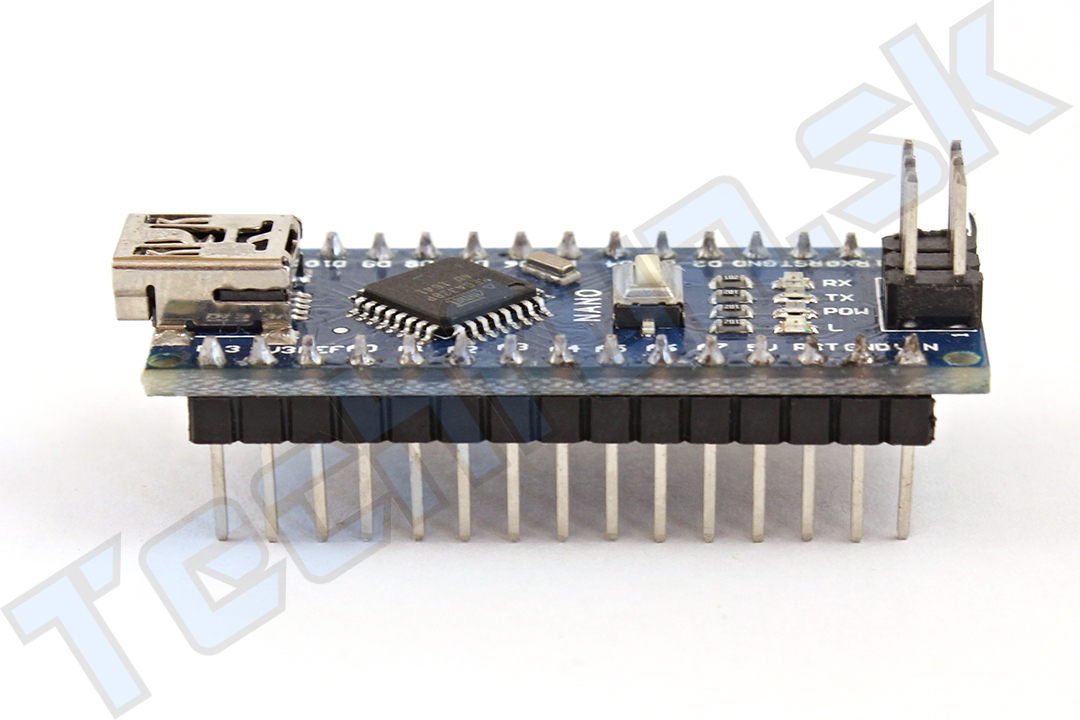

Arduino Nano je deska mikrokontroléru založená na čipu ATmega328 s výkonem a počtem I/O pinů srovnatelným s Arduino UNO, ale v kompaktnějším provedení. Rozměry desky jsou 53 × 22 mm a piny jsou umístěny tak, aby bylo možné desku jednoduše připojit do nepájivého kontaktního pole. Deska obsahuje integrovaný USB převodník CH340, napájecí systém a tlačítko reset.
Technické specifikace
| Mikrokontrolér | ATmega328 (ATmega328P nebo ATmega328PB) |
| Frekvence jádra | 16 MHz |
| Paměť FLASH | 32 kB |
| SRAM | 2 kB |
| EEPROM | 1 kB |
| Digitální I/O | 14 pinů (6 s PWM) |
| Analogové I/O | 8 vstupů |
| Rozhraní | UART (1×), I²C (1×), SPI (1×), ISP |
| Časovače | 2× 8-bit, 1× 16-bit |
| Napájecí napětí (USB) | 5 V |
| Napájecí napětí (VIN vstup) | 6,5 – 12 V |
| Regulovaný výstup 3,3 V | max. 100 mA |
| Rozměry desky | 53 × 22 mm |
| Hmotnost | 15 g |
Vlastnosti desky
- Mini USB konektor,
- integrovaný převodník CH340 (USB-UART),
- 16 MHz krystal,
- tlačítko reset,
- indikační LED – Power, RX, TX a programovatelná LED na pinu L,
- příprava pro ICSP konektor.
Varianty čipu
Deska může obsahovat čip ATmega328P nebo ATmega328PB. Obě verze jsou velmi podobné a funkčně kompatibilní s Arduino IDE. Varianta ATmega328PB nabízí dodatečné funkce.
Při nahrávání kódu do varianty ATmega328PB přes Arduino IDE může být nutné:
- v nabídce Nástroje vybrat „ATmega328P (Old Bootloader)“ bez přeinstalace bootloaderu, nebo
- nainstalovat do Arduino IDE podporu MiniCore pro ATmega328PB a vybrat odpovídající typ čipu, nebo
- přeinstalovat bootloader pomocí USB ISP programátoru a příslušné podpory bootloaderu.
Použití a aplikace
Arduino Nano je vhodné na prototypování, vestavěné systémy a projekty vyžadující kompaktní rozměry při zachování dostatečného počtu I/O pinů. Typické aplikace zahrnují senzorové obvody, řízení motorů, záznam dat, jednoduché automatizační úkoly a IoT senzory.
Požadavky na nastavení a použití
Pro programování desky je nutné stáhnout Arduino IDE z oficiálních stránek Arduino HERE.
Některé operační systémy nemusí desku po připojení přes USB automaticky rozpoznat. V takovém případě je nutné nainstalovat ovladač CH340G.
Balení obsahuje USB kabel na připojení desky k počítači.
Dostupné varianty a příslušenství
V nabídce jsou dostupné i další verze, například Arduino Nano bez zapájených pinů nebo původní Arduino Nano vyrobené v Itálii.
Poznámky a časté problémy
Při prvním nahrávání kódu přes Arduino IDE může být nutné v nabídce Nástroje vybrat správný bootloader nebo typ desky. Pokud deska není systémem rozpoznána, zkontrolujte USB kabel a nainstalujte aktuální ovladač CH340.
