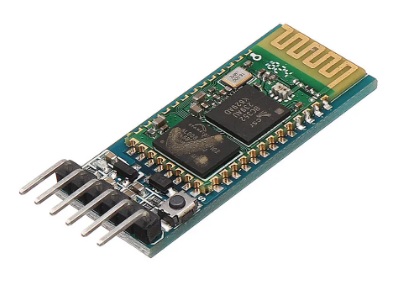

Popis
Bluetooth modul lze použít jako slave i master a mezi rolemi lze přepínat pomocí AT příkazů. Díky AT příkazům lze měnit jméno zařízení, baud rate, hesla a mnoho jiného.
HC-05 lze ovládat i pomocí chytrých telefonů. Na internetu nebo obchodu PLAY lze stáhnout aplikace designované pro Arduino, které nabízejí i komunikaci přes bluetooth. Pro více informací doporučujeme prostudovat list. V nabídce máme zařazen i modul HC-06, samostatný modul HC-05 bez převodníku, je bluetooth moduly 4.0.
Pojmy Master a Slave neexistují, dokud 2 zařízení nejsou připojena. Jelikož technologie Bluetooth Low Energy má topologii hvězda, Master může být připojen k více zařízením, zatímco slave může být připojen k jednomu Master modulu. Navíc Master manažuje připojení.
Specifikace:
Logické napětí: 3.3 V, na desce je 5V regulátor
Bluetooth verze: V2.0 EDR HC05 compatible
Výchozí rychlost přenosu (baud rate): 9600, 8,1,n
Zabudovaná anténa
Dosah: ~10 metrů
Rozměry: 3.5 cm x 1.5 cm
Váha: 7g
Pro nastavení modulu do AT módu proveďte následující kroky (pokud používáte Arduino nebo UART USB převodník):
– připojte TX HC-05 na RX převodníku a RX HC-05 na TX
– připojte GND na GND vstup, 3.3V na EN pin a stiskněte tlačítko. Následně připojte 3.3V na VCC pin a tlačítko držte ještě asi vteřinu.
– tlačítko můžete pustit
– dostali jste se do AT módu. Pro otestování nastavte baudrate na 38400, odesílání NL & CR a napište “AT” bez uvozovek. Pokud nastavení proběhlo správně vrátí se zpět “AT”.
/Bluetooth modul HC-05 slave / master Bluetooth modul szolga és master csatlakoztatásának lehetőségével
juraj –
Modul plní funkciu sériovej komunikácie, ale zatiaľ som nedokázal nastaviť konfiguračný mód. Pri pokuse o prechod do tohto módu sa niektoré “tvária”, že bolo nastavenie akceptované, niektoré nerobia vôbec nič, ale pri zadávaní AT príkazov nekomunikujú. Nie žeby som nastavoval nejaké pokročilé funkcie, ale zmena mena, príp. PIN-u by sa hodila. Pri použití na ovládanie jednoduchých hračiek je veľmi čudné, ak sa všetky dostupné moduly volajú HC-05 a majú PIN 1234. Nie je to problém iba modulov u tohto obchodníka, je to všeobecne známy problém. Viem, že sú to klony z “ľudovej republiky”, ale napriek tomu by bolo pekné, keby plnili funkcie podľa dátového listu.
Na ovládanie hračiek odporúčam modul HM-10 s ponuky tohto predajcu. Je to síce BLE modul, ale teraz už existuje dosť aplikácií Android, ktoré vedia komunikovať s týmto modulom.
