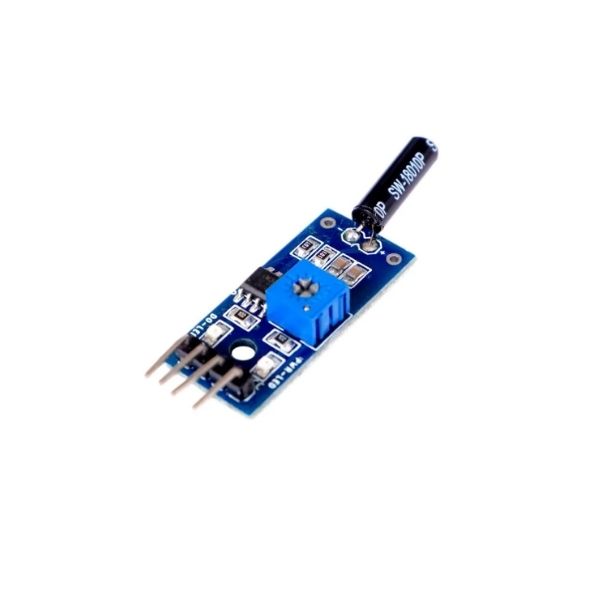

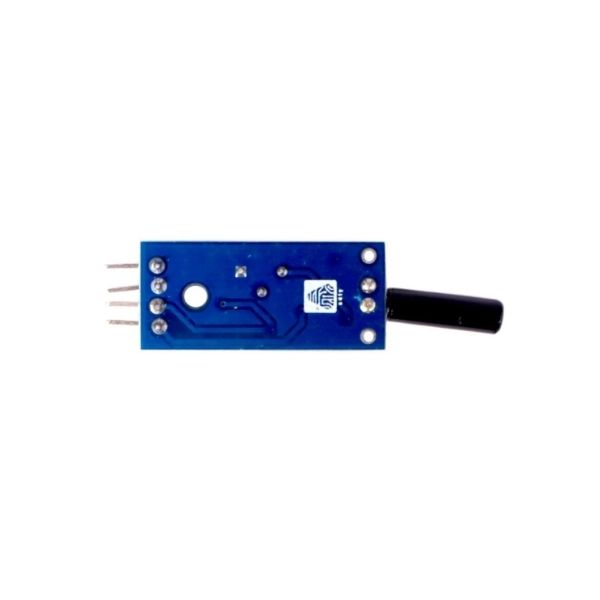

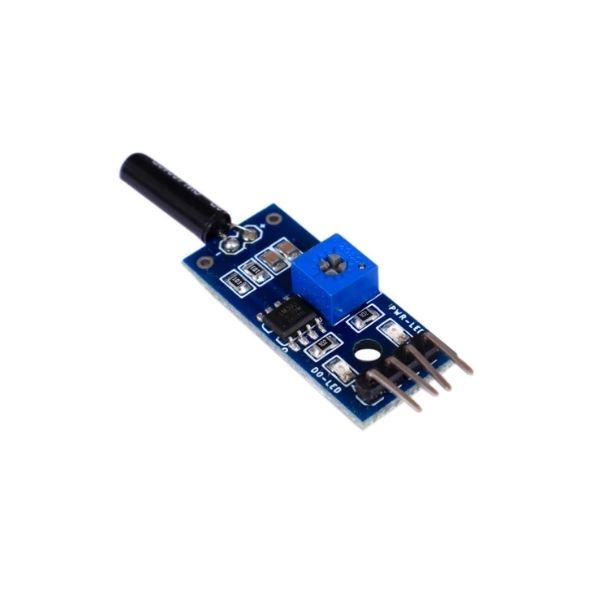

Vibrační senzor SW1801P

29 Kč (bez DPH 24 Kč )

Jednoduchý senzor vibrací využitelný při budování alarmu

32 skladem

Skladem 32 ks

Přidat mezi oblíbené
Katalogové číslo: VST283 Kategorie:

Popis

Vibrační senzor SW1801P je jednoduchý modul pro detekci vibrací, otřesů a nárazů. Hodí se například pro alarmy, robotické projekty nebo detekci manipulace se zařízením.

Citlivost detekce lze nastavit pomocí potenciometru na desce. Modul poskytuje digitální výstup DO a analogový výstup AO a lze jej jednoduše připojit k Arduinu, ESP a dalším mikrokontrolérům.

Hlavní vlastnosti

  • nastavitelná citlivost detekce
  • digitální i analogový výstup
  • LED indikace stavu
  • kompaktní provedení s montážními otvory

Technické parametry

Senzor SW-18010P
Komparátor LM393
Napájení 3,3–5 V DC
Výstupy digitální DO a analogový AO
Logika DO HIGH bez vibrací / LOW při detekci vibrace
Citlivost nastavitelná potenciometrem
LED indikace napájení a detekce vibrací
Výstupní proud DO více než 15 mA
Rozměry DPS cca 32 × 14 mm

Zapojení

VCC napájení 3,3–5 V
GND zem
DO digitální výstup, aktivní v logické 0 při detekci vibrace
AO analogový výstup senzoru

Rozložení pinů a hlavních prvků modulu:

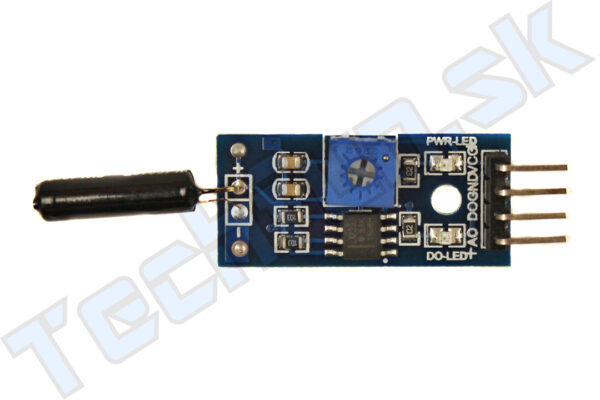

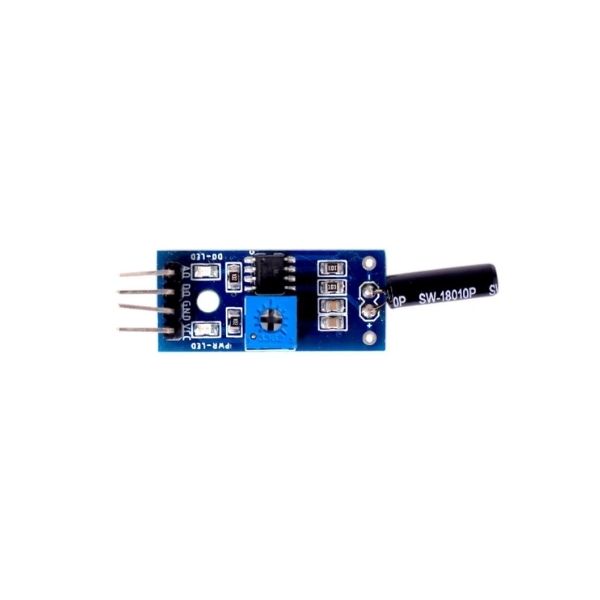

Vibračný senzor SW1801P – rozloženie pinov

AO – analogový výstup, DO – digitální výstup, GND – zem a VCC – napájení modulu. Potenciometrem se nastavuje citlivost digitální detekce.

Princip fungování modulu

Schéma znázorňuje princip digitální části modulu. Vibrační senzor SW-18010P reaguje na otřesy a jeho signál zpracovává komparátor LM393. Prahovou citlivost digitálního výstupu lze nastavit potenciometrem. Při detekci vibrace se výstup DO přepne do logické úrovně LOW a aktivuje se indikační LED.

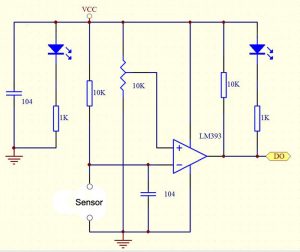

Schéma zapojenia vibračného senzora SW1801P

Poznámka: Schéma je ilustrační a nezobrazuje výstup AO, který se nachází na 4pinové variantě modulu.

Použití

  • alarmy a detekce neoprávněné manipulace
  • detekce otřesů a nárazů
  • robotické a Arduino projekty
  • sledování vibrací zařízení
  • interaktivní elektronické projekty

Poznámka: Při krátkém otřesu může senzor vytvořit pouze velmi krátký impulz. Při použití s alarmem, relé nebo jinou logikou je proto vhodné signál zpracovat mikrokontrolérem.

Pokud hledáte spolehlivější senzor vibrací, podívejte se i na modul 801S.

Další informace

Hmotnost 3 g

Časté dotazy

K čemu slouží vibrační senzor SW1801P?

Modul slouží k detekci vibrací, otřesů a nárazů. Využít jej lze například v alarmech, robotických projektech nebo k detekci manipulace se zařízením.

Jak se nastavuje citlivost senzoru?

Citlivost digitální detekce se nastavuje pomocí potenciometru na desce. Otáčením potenciometru lze upravit práh, při kterém výstup DO zareaguje na vibraci.

Jaký je rozdíl mezi výstupy DO a AO?

DO je digitální výstup, který signalizuje překročení nastavené úrovně vibrací. AO je analogový výstup senzoru. SW1801P je však mechanický vibrační senzor, proto AO není určen k přesnému měření intenzity nebo zrychlení jako u akcelerometru.

Jakou logiku používá digitální výstup DO?

Bez detekované vibrace je výstup DO ve stavu HIGH. Při detekci vibrace se přepne do stavu LOW.

Jak dlouho zůstane výstup aktivní po otřesu?

Při krátkém otřesu může vzniknout pouze velmi krátký impulz. Pokud má být vibrace zaznamenána na delší dobu nebo má aktivovat alarm, doporučujeme impulz zpracovat mikrokontrolérem.

Je senzor vhodný pro Arduino?

Ano. Modul lze použít s Arduinem a dalšími vývojovými deskami. Digitální výstup DO lze připojit na digitální vstup mikrokontroléru.

Je senzor vhodný i pro ESP8266 nebo ESP32?

Ano, modul lze použít i s ESP8266 a ESP32. U 3,3V mikrokontrolérů doporučujeme věnovat pozornost napájecímu napětí a povoleným logickým úrovním vstupů.

Jakým napětím se modul napájí?

Modul je určen k napájení 3,3 až 5 V DC.

Co signalizují LED na modulu?

Jedna LED signalizuje napájení modulu a druhá slouží jako indikace detekce vibrace na digitálním výstupu.

Dokáže senzor měřit přesnou intenzitu vibrací?

Ne. SW-18010P funguje jako mechanický vibrační spínač a je určen především ke zjištění přítomnosti vibrací nebo otřesů. K přesnému měření zrychlení nebo intenzity vibrací je vhodnější akcelerometr.

Může senzor přímo spínat relé nebo jinou zátěž?

Výstup modulu je určen především jako signál pro elektroniku nebo mikrokontrolér. Při ovládání relé, motoru nebo výkonnější zátěže použijte vhodný spínací nebo reléový modul.

Je SW1801P vhodný jako alarm proti manipulaci?

Ano. Modul může reagovat na otřes nebo pohyb zařízení, proto se hodí například na jednoduché alarmy proti manipulaci. Při krátkých otřesech je vhodné signál dále zpracovat mikrokontrolérem.

Jaký senzor zvolit, pokud potřebuji spolehlivější detekci vibrací?

Pokud potřebujete spolehlivější řešení pro detekci vibrací, podívejte se i na senzor vibrací 801S.
