Popis

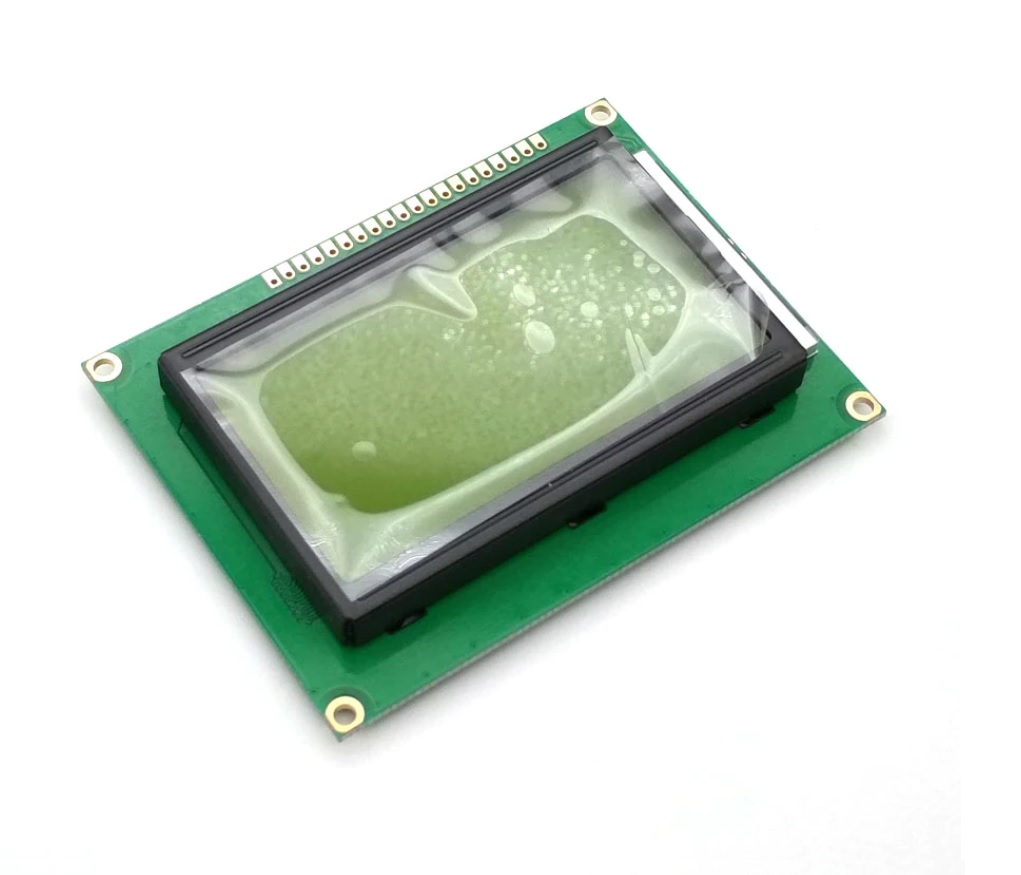

128*64 pixelový grafický LCD (GLCD) display se žlutým podsvícením je vhodný pro například jako výstupové médium pro 3D tiskárny.
Při správném programování je na display možné převést text, ikony, obrázky či dokonce promítat video například pomocí knihovny GLCD. V nabídce máme zařazenou i verzi s modrým podsvícením.
Napájení: 5V
Typ LCD: ČSN (modrý)
|
Pin number |
definice |
úroveň |
Function specification |
|
1 |
VSS |
0V |
Power supply negative |
|
2 |
VDD |
5V |
Power supply positive |
|
3 |
V0 |
– |
Contrast control |
|
4 |
RS |
H / L |
RS=H:shows data RS=L:controls instruction |
|
5 |
R / W |
H / L |
R/WH, E=H, data byla read DB7-DB0 R/w=L,E=H=L: data DB7-DB0 byla zadána do IR nebo DR |
|
6 |
E |
H / L |
Enable pin |
|
7-14 |
DB0-DB7 |
H / L |
Data line |
|
15 |
PSB |
H / L |
PSB=H,parallel mode,PSB=L,serial mode |
|
16 |
NC |
– |
Empty pin |
|
17 |
/RESET |
H / L |
Reset terminal,low level valid |
|
18 |
Voult |
– |
Module drives voltage output terminal |
|
19 |
A |
5V |
Backlight power supply positive |
|
20 |
K |
0V |
Backlight power supply negative |
Serial module interface definice:
|
Pin number |
definice |
úroveň |
Function specification |
|
1 |
VSS |
0V |
Power supply negative |
|
2 |
VDD |
5V |
Power supply positive |
|
3 |
V0 |
– |
Contrast control |
|
4 |
CS |
H / L |
Chip selection terminal,high level valid |
|
5 |
SID |
H / L |
Serial data input terminal |
|
6 |
CLK |
H / L |
Serial synchronous clock |
|
15 |
PSB |
H / L |
PSB=H,parallel mode,PSB=L,serial mode |
|
17 |
/RESET |
H / L |
Reset terminal,low level valid |
|
19 |
A |
5V |
Backlight power supply positive |
|
20 |
K |
0V |
Backlight power supply negative |
/ks0108 12864 graphics display
/Grafikus LCD kijelző 128 × 64 sárga háttérvilágítással Grafikus 128 x 64 képpontos LCD kijelző, sárga háttérvilágítással
