Popis

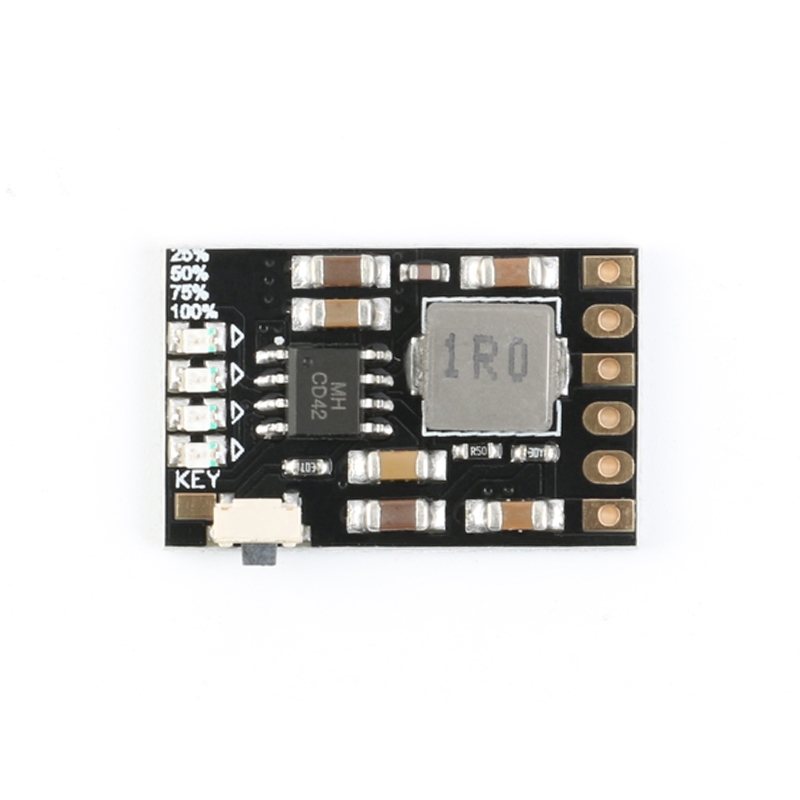

Obvod slouží jako boostovací obvod pro napájení 5V projektů z 3.7V baterie, zároveň může být použit jako nabíjecí. Maximální výstupní proud modulu je do 2A. Na desce se nachází vypínač i indikační diody pro rozpoznání úrovně nabití baterie.
Modul má zabudovaný step-up konverter, který na výstupu vytvoří stabilních 5V. Jako vstup lze připojit lithiovou (LI-ION nebo LI-POL) 3.7V baterii. V případě, že potřebujete baterii nabít, lze na jiné vstupní piny připojit 4.5-5.5V vstup.
V nabídce máme zařazený velmi podobný modul s nastavitelným výstupem 4.5 – 27V.
Specifikace:

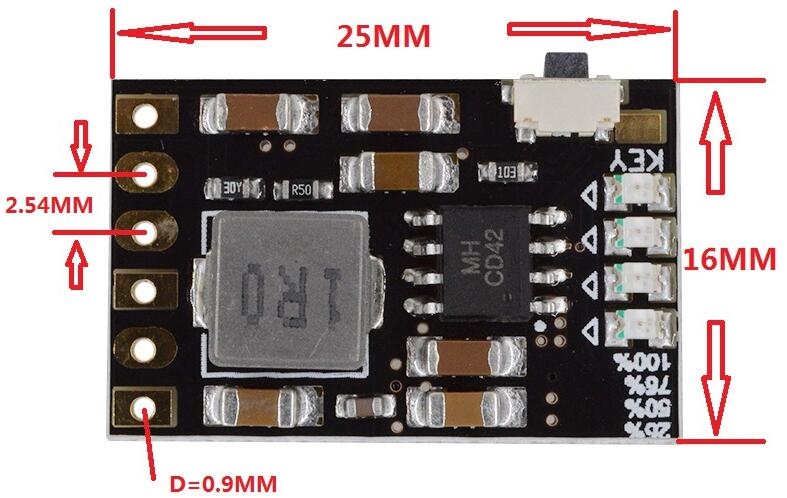

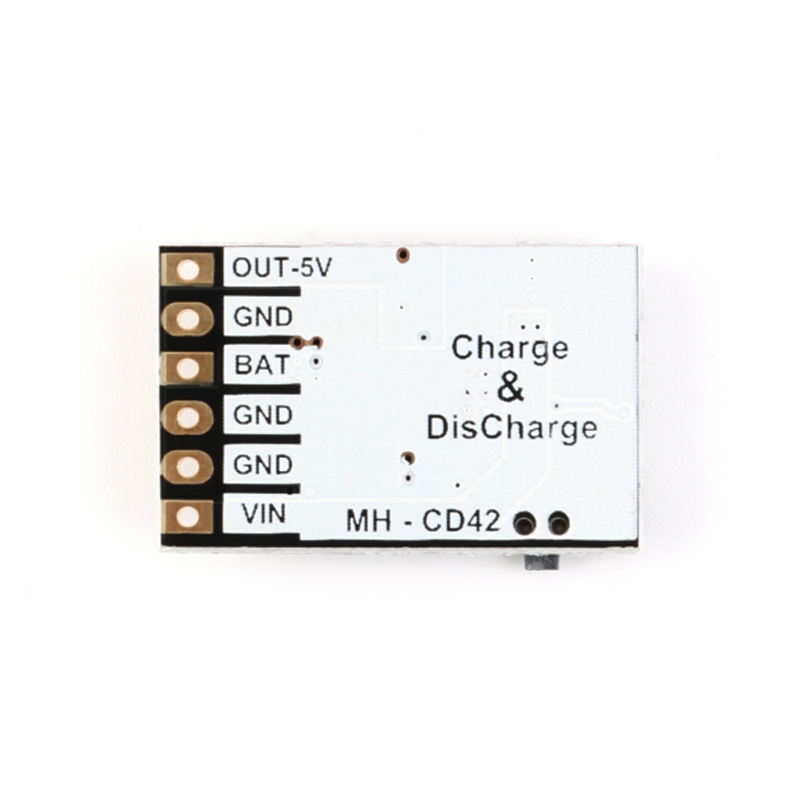

Typ: MH-CD42
Vstup: baterie 3.7V-4.2V (Li-Ion nebo Li-Pol)
Vstup pro nabíjení: 4.5V – 5.5V
Výstup: stabilních 5V, do 2A

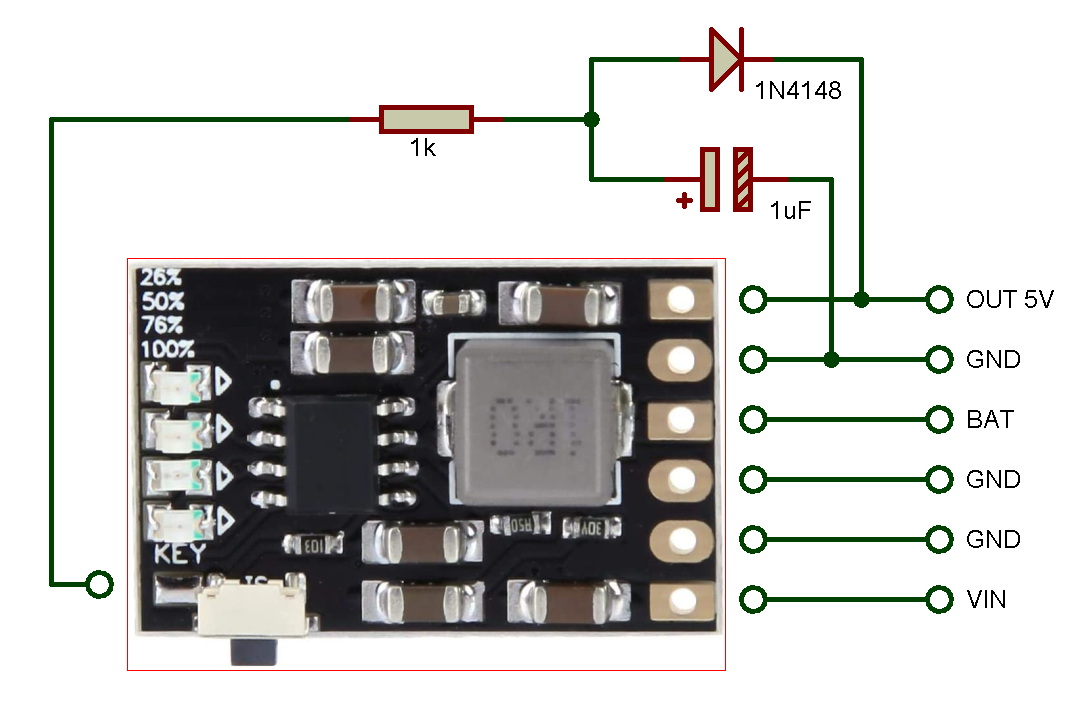

Modul se standardně inicializuje po jednom stisknutí tlačítka. Toto zapojení zajistí aby se modul spustil automaticky po připojení baterie. Odpor 1k se připojuje na pocínovaný bod označený jako KEY.
/charger charge discharge module boost step-up stepup step up měnic nahoru mhcd42
/MH-CD42 töltő/kisütés aramkör 5V kimenetű akkumulátorokhoz Az áramkör erősítő aramkörként szolgál 5 V-osa projektek táplálására 3.7 V-osa akkumulátorrol, ugyanakkor t
Rišo PO –
Výborný ochranný a riadiaci obvod pre jednoduchú power banku. Používal som doposiaľ podobný obvod DDO6CVSA.
MH-CD42 je presnejší v parametroch ochrany batérie, zrejme je teplotne stabilnejší.
jfortiak –
Rovnako výborné použitie pri prenosných zariadeniach napájaných z LI-ION batérií. Žiadny vipínač, na pin “KEY” stačí zapojiť mikrospínač na GND a pri 1X stlačení OUT prejde do stavu ON a pri 2X stlačený OFF. Použil som ho s LI-ION 5000mAh a odberom zariadenia 1,2 A.
Rišo PO –
Realizovaná väčšia stacionárna powerbanka, napájaná solárnym článkom( sol .6V 4,5W, li-ion 7Ah). Po pripojení záťaže 50mA a väčšej boost (5V) bez problému nabehne. Po odpojení záťaže do 30 sec sa sám vypne. Teplotná stabilita je výborná, boost kolíše max. o 20 mV .Ochrana batérie pri vyšších teplotách spína tiež veľmi presne. S rovnakým výsledkom aj malá prenosná-vrecková)solárna powerbanka ( sol. 6V 170mA, li-pol 1,5Ah).
Boris –
Pri malej zatazi dochadza k vypinaniu resp. restartom, vystup je slusne zvlneny no na nenarocne aplikacie celkom fajn riesenie.
Heureka overený zákazník –
Plusy:
Mínusy:
Celkovo: Jediny znamy sposob ako ziskat v kusovom mnozstve nedostupny obvod bola tato dosticka, ciel splneny 😉
adouhlik –
Modul dokáže nabíjať batériu a zároveň poháňať záťaž samozrejme sa zníži prúd a pri odpojení nabíjania dôjde ku poklesu napätia ale modul funguje veľmi dobre
adouhlik –
Pre upresnenie pokles napätia je pri nabíjaní a keď sa odpojí nabíjanie pokles je s 5v na 3v cca 100ms potom je zase 5v
